水平反転／垂直反転／特殊反転

 コマンドの紹介

テクニカル寸法／スライド寸法や傾斜文字も

水平反転／垂直反転／特殊反転しても

傾きを自動で補正するようにしました。

意外と出来そうで出来ない反転







--BX--

--BY--



--BS--

長方形の中の最大長方形1

長方形の中の最大長方形1
(長方形に内接する長方形)

計算でも難しく、作図でも近似値しかできないものを
LISP化してみた。

コマンド(ns_t1)またはｔ1

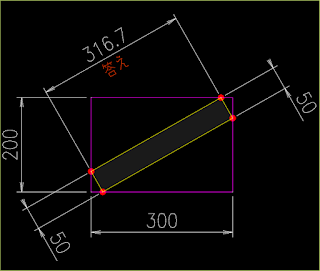

例題：
横幅300ｍｍ、高さ200ｍｍの長方形に
厚み50mmの板を　配置するとき
最大の長さ(答え)316.7 を 出す。
用途：斜材ブレス作成等に便利







※簡単そうに見えて、手動ではなかなか作図できないんです。

長方形の中の最大長方形2

 長方形の中の最大長方形2
(長方形に内接する長方形)

計算でも難しく、作図でも近似値しかできないものを
LISP化してみた。

コマンド(ns_t2)またはｔ2

例題：
横幅300ｍｍ、高さ200ｍｍの長方形に
厚み50mmの板を　頂点を保持しながら配置し
最大の長さ(答え)338 を 出す。
用途：コーンルーフタンクの屋根等に便利







※簡単そうに見えて、手動ではなかなか作図できないんです。
